Quelles sont les principales applications de la géogrille ?

Une géogrille est un tissu géosynthétique fréquemment utilisé en génie civil et en aménagement pour des fonctions telles que le renforcement des sols, la stabilisation des sols et la répartition des charges. Généralement fabriquée à partir de polymères à haute résistance comme le polyester, le polyéthylène haute densité (PEHD) ou la fibre de verre, la géogrille plastique se caractérise par sa structure ouverte en forme de maille, qui permet aux particules de sol de s'imbriquer dans la grille. Cette interaction améliore considérablement les performances mécaniques du sol, augmentant ainsi sa résistance et sa stabilité.

Grâce à leur robustesse et leur efficacité exceptionnelles, les géogrilles sont largement utilisées pour les routes, les murs de soutènement, la protection des talus et les systèmes de contrôle de l'érosion. Elles constituent une alternative économique et durable aux matériaux de renforcement classiques tels que le métal ou le béton, ce qui en fait une solution privilégiée dans les projets d'infrastructures actuels.

1. Qu'est-ce que la géogrille ?

1.1 Structure et composition de la géogrille

Les géogrilles sont des matériaux géosynthétiques de haute qualité, conçus avec une structure en forme de grille présentant de grandes ouvertures. Ces ouvertures permettent aux particules de sol, aux agrégats ou à d'autres matériaux de remplissage de passer à travers la structure et de s'y imbriquer. Ce mouvement d'imbrication forme un système composite stable, améliorant considérablement la résistance, la répartition des charges et l'équilibre de la matrice sol-géoradier.

1.1.1 Éléments structurels du noyau de la géogrille – Nervures (longitudinales et transversales)

Les nervures sont les principaux éléments porteurs de la géogrille, se déplaçant dans une ou deux directions selon qu'elle est uniaxiale ou biaxiale. Les nervures longitudinales reprennent les forces de traction sur toute la longueur, tandis que les nervures transversales assurent l'équilibre sur toute la largeur. Ensemble, elles garantissent la résistance à la tension et la répartition efficace des charges de la géogrille plastique dans ses applications.

1.1.2 Jonctions de géogrille (nœuds)

Les jonctions sont les points de connexion où les nervures longitudinales et transversales se croisent. Ces nœuds sont conçus pour offrir une résistance élevée au cisaillement et maintenir la structure et l'intégrité structurelle de la géogrille sous les charges appliquées. Des jonctions solides assurent une bonne transmission des forces entre les nervures, empêchant ainsi toute rupture structurelle lors de travaux de renforcement des sols perturbateurs.

1.1.3 Ouvertures de géogrille (ouvertures)

Les ouvertures sont des ouvertures entre les nervures, précisément dimensionnées pour permettre au sol, ou à une combinaison de ces éléments, de pénétrer et de se fixer dans la grille. Ce verrouillage mécanique augmente la friction entre la géogrille et les matériaux environnants, améliorant ainsi l'adhérence et stoppant le déplacement latéral du sol. La géométrie des ouvertures est conçue sur mesure pour des applications spécifiques, telles que la stabilisation des rues, la protection des talus ou le renforcement des murs.

2. Types de géogrilles

Les géogrilles peuvent être classées en fonction de leur processus de fabrication, de la composition de leur tissu et de leur conception structurelle, chaque type présentant des propriétés spéciales adaptées à des applications d'ingénierie distinctes.

2.1 Classification des géogrilles selon le procédé de fabrication

2.1.1 Géogrille extrudée

Produit par extrusion et étirage de feuilles de polymère (PEHD ou PP), développant une forme moléculaire relativement orientée pour une résistance à la traction de qualité supérieure.

2.1.2 Géogrille uniaxiale

Conçus avec une puissance excessive dans une direction prédominante, ils sont parfaits pour maintenir les murs, les pentes raides et les remblais où le renforcement unidirectionnel est essentiel.

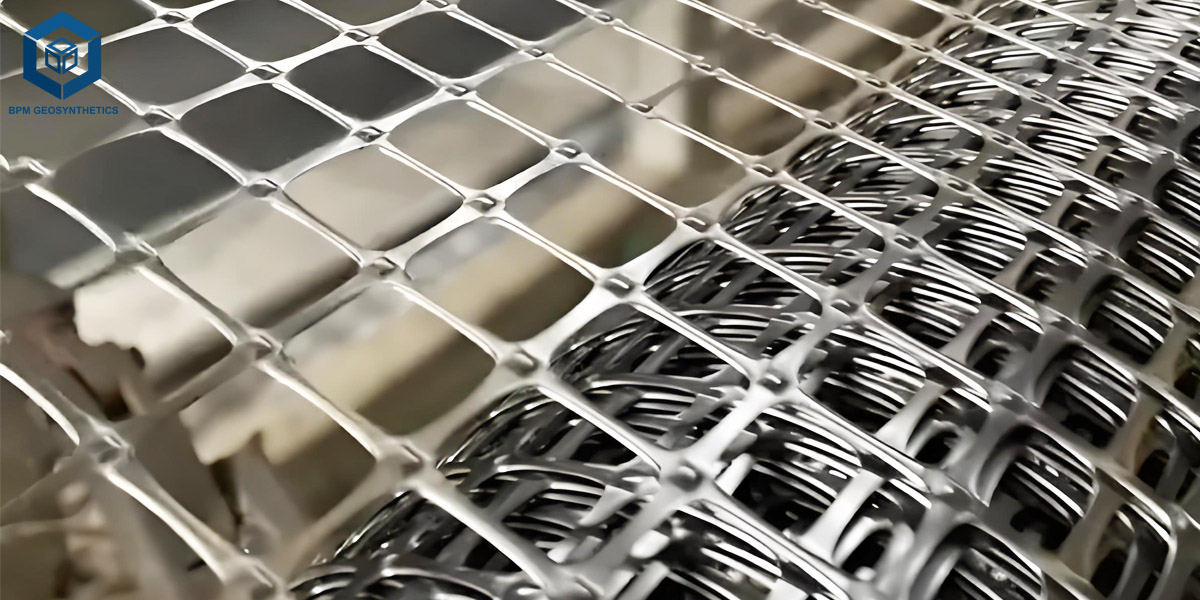

2.1.3 Géogrille biaxiale

Conçu pour une énergie égale dans chaque direction longitudinale et transversale, généralement utilisé dans la stabilisation des bases des avenues, des parkings et le renforcement des bases où une répartition de charge multidirectionnelle est nécessaire.

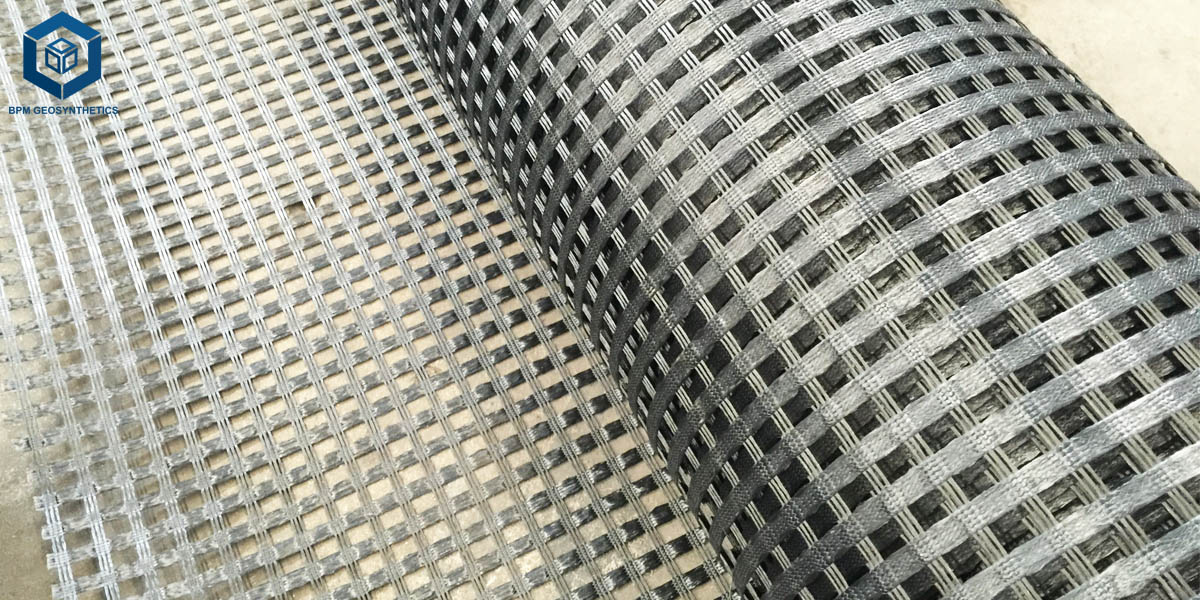

2.1.4 Géogrille tissée ou tricotée

Fabriqué à l'aide de fils de polyester ou de fibre de verre à haute ténacité tissés selon un motif en grille, puis doublé d'un polymère protecteur (par exemple, PVC ou asphalte).

Offre une flexibilité et une résistance à la fatigue exceptionnelles, ce qui les rend appropriés pour le renforcement des chaussées, la stabilisation du ballast ferroviaire et les applications de revêtement d'asphalte.

2.1.5 Géogrille collée

Construit à l'aide de nervures polymères lacées ou soudées ensemble, formant une structure de grille inflexible.

Généralement utilisé dans les constructions courtes, les tapis de gestion de l'érosion et la stabilisation légère des sols où une puissance de traction élevée n'est plus nécessaire.

2.1.6 Géogrille triaxiale

Présente une conception d'ouverture hexagonale ou triangulaire, offrant une capacité de charge multidirectionnelle.

Qualité particulièrement élevée pour les trottoirs à fort trafic, les pistes d'aéroport et les sols industriels à usage intensif où une répartition uniforme des contraintes est essentielle.

2.2 Classification des géogrilles en fonction de la composition des matériaux

-Géogrille en polyester PET :Connu pour son pouvoir de traction excessif et sa résistance remarquable à la dégradation chimique, ce qui le rend parfait pour le renforcement des sols à long terme.

-Géogrille en polyéthylène haute densité PEHD :Offre une résistance robuste aux rayons ultraviolets (UV) et à la corrosion, ce qui le rend approprié pour les applications extérieures et enterrées.

-Géogrille en polypropylène PP :Un matériau léger et flexible, régulièrement utilisé dans les fonctions où la facilité d'installation est une priorité.

-Géogrille en fibre de verre :Présente une énergie de traction très élevée et est principalement utilisé pour le renforcement des chaussées en asphalte en raison de sa résistance à la chaleur et de ses faibles propriétés d'allongement.

Chaque tissu est choisi principalement en fonction d'éléments tels que le type de sol, les conditions de charge, l'exposition environnementale et la durée de vie de la mission, garantissant ainsi d'excellentes performances globales dans divers scénarios d'ingénierie.

3. Avantages de la géogrille

3.1 Géogrille - Haute résistance et légèreté

Les géogrilles sont conçues pour fournir une énergie de traction impressionnante tout en étant légères. Dans certaines conditions de travail, leur pouvoir de traction peut même dépasser celui des renforts métalliques. Malgré cette résistance, les géogrilles en plastique polyéthylène sont faciles à manipuler, à transporter et à déployer en raison de leur faible poids, ce qui les rend particulièrement respectueuses de l'environnement pour les projets à grande échelle.

3.2 Géogrille - Économies économiques et matérielles

En améliorant la stabilité du sol et la répartition des charges, les géogrilles peuvent réduire considérablement le recours à des matériaux de remplissage granulaires ou composites coûteux. Cette optimisation réduit non seulement l'utilisation de matériaux, mais aussi les coûts de transport, ce qui se traduit par des économies substantielles sur les coûts globaux du projet.

3.3 Géogrille - Durable et résistante à la corrosion

Les géogrilles sont fabriquées à partir de polymères performants offrant une excellente résistance à la corrosion chimique, à la dégradation par les ultraviolets (UV) et aux attaques organiques telles que les moisissures et les bactéries. Elles garantissent ainsi une longue durée de vie, même dans des conditions environnementales difficiles, ce qui les rend idéales pour les applications d'infrastructures durables.

3.4 Géogrille - Construction pratique

Grâce à leur légèreté et à leur flexibilité, les géogrilles en polypropylène peuvent être déployées et installées facilement sur site, sans nécessiter d'équipement de levage lourd. Leur adaptabilité à différents terrains et leur installation rapide contribuent à réduire le temps de travail et à optimiser l'efficacité du chantier.

3.5 Géogrille - Verte et à faible émission de carbone

Comparées aux méthodes classiques de renforcement du béton ou de l'asphalte, les solutions à base de géogrilles nécessitent moins de matières premières et une résistance moindre à la production et à l'installation. Cela se traduit par une réduction des émissions de gaz à effet de serre, faisant des grilles de stabilisation des sols une option plus durable et plus respectueuse de l'environnement pour les projets de construction modernes.

4. Application multi-scénarios et valeur technique de la géogrille

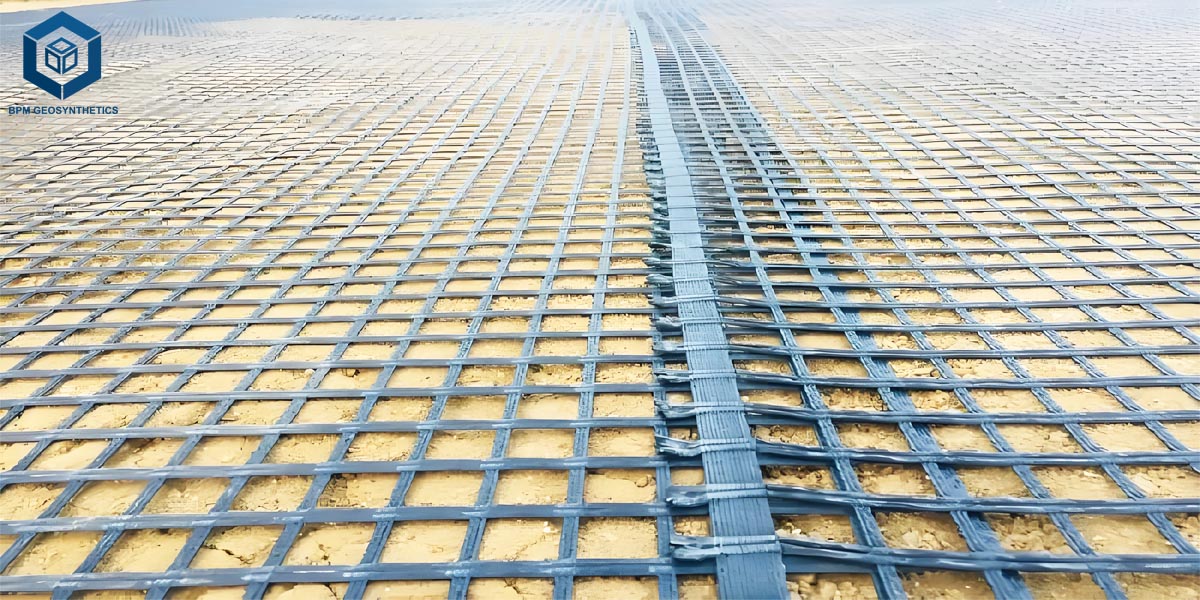

4.1 Géogrille pour routes et pistes d'aéroport

•Traitement des bases douces :La pose de grilles à deux ou trois voies sur du limon, du sable de première qualité ou de l'argile à limite liquide excessive peut augmenter la capacité portante de 30 à 60 % et éviter le phénomène de « sol de printemps ».

•Contrôle de l'ornière :L'ajout de grilles en fibre de verre ou composites sous la couche de sol en asphalte peut réduire la déformation de la ceinture de réglage de 40 à 70 % et prolonger la durée de conservation de 2 à 3 fois.

•Amincissement structurel :Grâce à la disposition de « l'épaisseur équivalente », la base en pierre écrasée de 40 cm est optimisée en pierre battue de 25 cm + 1 à 2 couches de caillebotis en polyester haute résistance, ce qui permet d'économiser 15 à 25 % de coût.

4.2 Géogrille pour cloisons de soutènement et talus

•Mur de soutènement :Des caillebotis en PEHD ou en PET sont utilisés comme renfort, recouverts de pierres concassées calibrées. La hauteur du mur peut dépasser 30 mètres. Comparé aux murs de soutènement en béton, ce type de mur permet d'économiser plus de 50 % des travaux de maçonnerie.

•Renforcement des pentes :Dans une pente mixte de sol rocheux de 45° à 70°, un mélange de « poutres en treillis + grilles en métal-plastique bidirectionnelles + couvertures végétales » est utilisé pour prolonger l'élément de sécurité contre les glissements de terrain de 1,4 fois et obtenir un verdissement rapide de la pente.

4.3 Géogrille pour lit musical ferroviaire

•Btouspiste recommandée :La pose de grilles soudées en PP avec une force de traction de 30 à 40 kN/m à l'arrière du ballast peut réduire l'accord cumulé provoqué par les masses dynamiques instruites de 30 à 50 %, et limiter la fréquence de rénovation annuelle de quatre fois à 1 à 2 fois.

•Partie de transition de la voie sans ballast :Ajustez la distinction de rigidité avec une couche composite géotextile en grille pour éliminer le phénomène de « saut de pont » et assurer la fluidité des trains à grande vitesse circulant à 350 km/h.

•Chemin de fer à forte obligation :Pour les sections avec des centaines d'essieux de plus de 30 tonnes, l'utilisation de grilles et de couches de coussin en caoutchouc peut minimiser la charge de pulvérisation du ballast de 60 % et prolonger la durée de vie du support du matelas de chant à 15 ans.

4.4 Géogrille pour la protection de l'environnement et la conservation de l'eau

•Site d'enfouissement :Recouvrir une géogrille PET haute résistance de 200 kN/m sur un film anti-infiltration facile en PEHD de 1,5 mm pour arrêter la contraction et la fissuration d'un pieu de 50 mètres de hauteur ; En même temps, en tant que couche conductrice de carburant, il accélère la production de biogaz.

•Protection des institutions financières fluviales :En utilisant une « couche filtrante en gabion + grille bidirectionnelle » comme alternative à la maçonnerie classique, la vitesse de réparation des dégâts des eaux est multipliée par quatre, permettant un accord différentiel de 10 cm de la pente de la rive, à l'exception des fissures.

•Prévention des vagues sur les digues :En combinant des caillebotis en polyester avec des blocs de béton emboîtables, le taux de rétention d'énergie de traction reste supérieur à 80 % après 20 ans de service dans une zone d'éclaboussures avec une amplitude de marée de quatre mètres.

4.5 Géogrille pour l'agriculture et le paysage

•Champs en terrasses sur pentes :Une grille en polypropylène de 20 kN/m est posée sur la pente de 25 à 35 ° des plantations de thé de montagne afin de réduire l'érosion des sols de 70 %. Les machines peuvent travailler en montagne et augmenter le rendement de 15 % par mu.

•Verdissement tridimensionnel :Une grille de drainage convexe de 30 mm de haut est installée à la base du toit-jardin, réduisant le poids de 120 kg par mètre carré et corrigeant les problèmes de fuite induits par la surcharge dans les méthodes classiques.

•Pâturage temporaire :Installer des grilles rétractables en fibre de verre dans les zones humides boueuses afin de créer des voies de passage pour les engins de transport de fourrage de 20 tonnes. Après leur retrait, la végétation repoussera naturellement en deux mois.

Conclusion

Cet article présente de manière systématique la définition, la structure, les types, les avantages et les domaines d'application des géogrilles en PEHD, soulignant leur rôle essentiel dans le génie civil de pointe. Géosynthétique haute performance, la géogrille assure le renforcement des sols et la dispersion des charges grâce à une structure de grille spéciale. Elle est largement utilisée dans des domaines tels que les routes, les murs de soutènement, les voies ferrées et le génie environnemental, offrant des avantages à la fois économiques et environnementaux.

Géosynthétiques BPMest un producteur chinois de matériaux de géogrilles. Grâce à l'innovation technologique et à la production à grande échelle, les géosynthétiques BPM ont considérablement réduit la valeur de fabrication des géogrilles, présentant ainsi les options les plus économiques pour les projets d'infrastructure. À l'avenir, avec le développement de la science et l'intensification de la concurrence sur le marché, les avantages en termes de prix des géogrilles seront également mis en évidence, annonçant leur utilité plus large dans le domaine de l'ingénierie mondiale et offrant une aide solide pour les objectifs de développement durable.
