Guide complet sur les causes de la fissuration sous contrainte des revêtements en PEHD

Quelles sont les causes de la fissuration sous contrainte dans les revêtements en PEHD ?

La fissuration sous contrainte du revêtement en PEHD provoqueCe phénomène désigne l'amorçage et la propagation de fissures dans les géomembranes en polyéthylène haute densité soumises à une contrainte de traction soutenue inférieure à la limite d'élasticité, en présence d'agents environnementaux spécifiques. Contrairement à la rupture fragile par surcharge, la fissuration sous contrainte est un mécanisme de propagation lente des fissures, dépendant du temps, qui se produit généralement à des niveaux de contrainte bien inférieurs à la résistance à la traction à court terme du matériau.

Dans le secteur du confinement (décharges, bassins de lixiviation en tas pour les mines, lagunes de traitement des eaux usées et confinement secondaire), les géomembranes en PEHD sont privilégiées pour leur résistance chimique et leur durabilité. Cependant, les défaillances constatées sur le terrain au cours des trente dernières années ont systématiquement été attribuées à une cause principale : la fissuration sous contrainte. Pour les bureaux d’études, les entreprises EPC et les responsables des achats, il est essentiel de comprendre ce phénomène.La fissuration sous contrainte dans le revêtement en PEHD provoqueIl est crucial de maîtriser la situation, car une seule défaillance peut entraîner des amendes réglementaires, des coûts de dépollution dépassant 2 millions de dollars et des retards de projet. Le mécanisme repose sur trois conditions simultanées : une contrainte de traction soutenue, un environnement tensioactif (souvent des surfactants ou du lixiviat) et des zones morphologiques vulnérables dans le polymère (généralement au niveau des cordons de soudure ou des entailles superficielles).

Spécifications techniques des causes de la fissuration sous contrainte dans le revêtement en PEHD

Les ingénieurs chargés d'évaluer les performances des revêtements en PEHD doivent connaître les paramètres mesurables qui influencent la résistance à la fissuration sous contrainte. Le tableau ci-dessous récapitule les principales spécifications selon les normes ASTM D5397 (essai de traction sous charge constante sur éprouvette entaillée) et GRI GM13.

Pour l’approvisionnement : demandez toujours les données NCTL à partir des rapports de lots de contrôle qualité du fournisseur. Un fournisseur incapable de fournir des données de résistance aux fissures sous contrainte spécifiques à un lot doit être disqualifié.

Structure et composition du matériau

Comprendre pourquoi La fissuration sous contrainte dans le revêtement en PEHD provoqueL’étude de ce phénomène nécessite l’examen de la morphologie du polymère. Le PEHD est semi-cristallin, constitué de lamelles cristallines incluses dans une matrice amorphe. Les régions cristallines lui confèrent sa résistance ; les régions amorphes lui confèrent sa flexibilité, mais sont vulnérables aux agressions environnementales.

Raisonnement d'ingénierie : lors de l'extrusion et du soudage, les chaînes polymères s'orientent. Si le revêtement est ensuite mis sous tension (par exemple, par le tassement d'une pente ou la pression du lixiviat), les couches superficielles orientées subissent une contrainte localisée élevée. Les tensioactifs présents dans le lixiviat — fréquemment rencontrés dans les déchets municipaux ou les solutions issues des procédés miniers — diffusent dans la phase amorphe, la plastifient et réduisent l'énergie nécessaire pour extraire les molécules de liaison des cristallites.La fissuration sous contrainte dans le revêtement en PEHD provoqueau niveau moléculaire.

Procédé de fabrication du revêtement en PEHD et risque de fissuration sous contrainte

Chaque étape de fabrication peut introduire ou atténuer le risque de fissuration sous contrainte.

1. Préparation des matières premières
La résine HDPE vierge à indice de fluidité contrôlé (MFI 0,15-0,35) est mélangée à un mélange-maître de noir de carbone et à des antioxydants (phénols encombrés + phosphites).RisqueL'utilisation de résine recyclée ou non conforme aux spécifications réduit le poids moléculaire et introduit des contaminants.Atténuation: Exiger des certificats de résine traçables auprès de fournisseurs agréés tels que Chevron Phillips, LyondellBasell ou Borealis.

2. Extrusion (film soufflé ou filière plate)
Le polymère fondu est extrudé à travers une filière. L'extrusion par soufflage produit une orientation biaxiale ; l'extrusion à filière plate produit une orientation uniaxiale.RisqueUn refroidissement non uniforme crée des contraintes résiduelles. Une trempe rapide fige l'orientation.Atténuation: Vitesses de refroidissement contrôlées et recuit pour détendre l'orientation.

3. Texturation de surface (si doublure texturée)
Les revêtements texturés sont produits par fusion-fracturation ou par laminage de feuilles texturées.Risque critiqueLa texturation introduit des micro-entailles qui agissent comme des sites de concentration des contraintes. Les revêtements texturés ont une résistance à la fissuration sous contrainte de 30 à 50 % inférieure à celle des revêtements lisses de la même résine.Décision d'ingénierieN’utilisez les revêtements texturés que lorsque la stabilité des pentes l’exige. Pour le confinement de produits chimiques, il est préférable d’utiliser des revêtements lisses offrant une meilleure résistance à la fissuration sous contrainte.

4. Soudage (Installation sur site)
Le soudage par fusion thermique à double voie est standard.RisqueLa surchauffe dégrade le polymère ; la sous-chauffe crée une fusion incomplète avec des entailles acérées. Les deux sont des sites d'initiation pour La fissuration sous contrainte dans le revêtement en PEHD provoque. AtténuationContrôles quotidiens de pelage et de cisaillement des soudures. Contrôles destructifs tous les 500 mètres linéaires.

5. Inspection de la qualité
Essais par lots selon la norme ASTM D5397 (NCTL). Contrôle par étincelage pour la détection des trous. Contrôle des cordons de soudure par boîte à vide ou lance à air comprimé.

6. Emballage et expédition
Les rouleaux doivent être protégés des UV et des dommages mécaniques. Les rayures survenues pendant le transport créent des entailles en surface.

Comparaison des performances avec d'autres matériaux

À l'attention des responsables des achats : ne remplacez pas le PEHD lisse par du PEHD texturé dans les cuves chimiques, sauf si la stabilité des talus exige absolument une texture. La réduction de la résistance à la fissuration sous contrainte n'est pas compensée par un gain en résistance chimique.

Applications industrielles des revêtements en PEHD et historique de la fissuration sous contrainte

Décharges (déchets solides municipaux)
Le lixiviat contient des tensioactifs provenant de produits ménagers décomposés.La fissuration sous contrainte du revêtement en PEHD provoqueCe phénomène a été documenté sur plus de 40 sites d'enfouissement à travers le monde, généralement au niveau des intersections de soudures sur les talus. Par exemple, une défaillance survenue en 2017 dans une décharge d'Asie du Sud-Est a entraîné le déversement de 5 millions de litres de lixiviat, nécessitant des travaux de dépollution d'un coût de 12 millions de dollars.

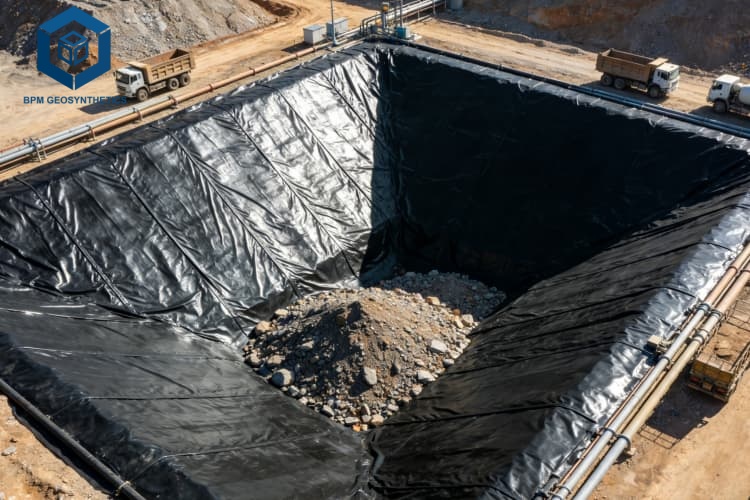

Aires de lixiviation en tas pour l'exploitation minière
Les solutions de lixiviation au cyanure et à l'acide sont agressives. De plus, le poids des tas (jusqu'à 200 m de hauteur) engendre des contraintes de traction soutenues aux interfaces des revêtements. Exemples de défaillances majeures : mine d'or au Mexique en 2015, mine de cuivre au Chili en 2018.

lagunes de traitement des eaux usées
Les équipements d'aération induisent des contraintes cycliques. Combinées à la présence de biofilm (qui produit des biosurfactants), elles accélèrent l'amorçage des fissures. Conséquence d'une défaillance : rejet d'effluents non traités dans les cours d'eau.

Confinement secondaire (réservoirs, pipelines)
L'exposition aux hydrocarbures et les cycles thermiques liés au chargement/déchargement du produit provoquent généralement des fissures de contrainte au niveau des fondations des réservoirs après 8 à 12 ans.

Aquaculture et eau potable
Environnement à faible risque (absence de tensioactifs agressifs). Cependant, une installation incorrecte avec une tension excessive a provoqué des défaillances même dans des environnements bénins.

Problèmes industriels courants et solutions d'ingénierie

Problème 1 : Fissuration du pied de soudure sur les talus
Cause premièreLors du déploiement de la membrane en pente, la tension est appliquée pour éliminer les plis. Les soudures créent une transition d'épaisseur ; le pied de la soudure agit comme une entaille. Le lixiviat s'infiltre le long de la pente et se concentre au niveau de la soudure. Contrainte de traction soutenue + entaille + environnement tensioactif = propagation rapide de la fissure.
Solution d'ingénierieRéduisez la tension lors de la pose. Utilisez des plis de décharge de tension au lieu de tendre la doublure. Spécifiez une résine avec un NCTL > 300 heures. Après soudage, meulez les bords de la soudure pour atténuer les arêtes vives.

Problème 2 : Fissuration aux points de pénétration (tuyaux, tranchées d’ancrage)
Cause premièreLe tassement différentiel entre le tuyau rigide et la gaine flexible crée des contraintes de flexion localisées. Les raccords de manchon concentrent les contraintes.
Solution d'ingénierieInstallez des systèmes de solins flexibles avec des transitions arrondies. Utilisez un géotextile pour répartir les charges. Prévoyez un mou de 2 à 3 m de membrane autour des pénétrations.

Problème 3 : Défaillance prématurée des revêtements texturés
Cause premièreLe procédé de texturation crée des micro-entailles. Sous contrainte soutenue (par exemple, due à la présence d'une couche de drainage sus-jacente), des fissures se forment à la base de ces entailles. Les données industrielles montrent que les revêtements texturés présentent une résistance à la fissuration sous contrainte équivalente à 30-50 % de celle des revêtements lisses.
Solution d'ingénierieN’utilisez pas de revêtements texturés pour le confinement primaire de liquides agressifs. Si une texture est requise, spécifiez des résines à faible sensibilité aux entailles (par exemple, LD149 d’ExxonMobil ou équivalent) et acceptez une durée de vie réduite.

Problème 4 : L’épuisement des antioxydants entraîne un stress oxydatif et des fissures.
Cause premièreLa chaleur (provenant du lixiviat à plus de 40 °C) ou l'exposition aux UV épuisent les antioxydants. Lorsque l'OIT descend en dessous de 20 minutes, le polymère s'oxyde, une rupture de chaîne se produit et le matériau devient cassant. Ce phénomène est différent de la fissuration sous contrainte environnementale, mais produit une morphologie de fissure similaire.
Solution d'ingénierieSpécifiez les grades CIP (Protection des infrastructures de confinement) avec une durée d'OIT supérieure à 300 minutes. Pour les applications à haute température (supérieure à 50 °C), le PEHD n'est pas adapté ; privilégiez le RPP ou le PEVLD.

Facteurs de risque et stratégies de prévention

Installation incorrecte (60 % des pannes)
RisqueTension excessive, saillies importantes du sous-sol, mauvaise qualité de soudure.
PréventionExiger des équipes d'installation certifiées (IAGI ou équivalent). Appliquer une tension maximale de pente de 0,5 % de déformation. Effectuer un contrôle d'étincelles à 100 % sur tous les joints.

Incompatibilité des matériaux (15 % des défaillances)
RisqueUtilisation de résine non standard ou de résine recyclée. Spécification d'un revêtement texturé alors qu'un revêtement lisse serait approprié.
PréventionLe cahier des charges d'approvisionnement doit exiger la conformité à la norme GRI GM13 avec les données NCTL spécifiques au lot. Tout matériau sans certification de résine traçable sera rejeté.

Exposition environnementale (20 % des défaillances)
Risque: Lixiviat riche en tensioactifs (décharges, exploitation minière), hydrocarbures (confinement secondaire), températures élevées (>40°C).
Prévention: Pour les environnements agressifs connus, spécifiez une résine de poids moléculaire plus élevé (MFI < 0,20) et augmentez l'épaisseur de 25 % comme facteur de sécurité.

Problèmes de sous-sol/fondation (5 % des échecs)
RisqueRoches coupantes, tassement différentiel, couche de protection insuffisante.
PréventionCouche de 150 mm de sable compacté ou de géotextile. Tolérance de planéité du support : aucune saillie > 6 mm selon la norme ASTM D7004.

Guide d'achat : Comment choisir la bonne doublure en PEHD pour éviter les fissures de contrainte

Étape 1 : Évaluation de la charge de trafic
Si la doublure doit être recouverte de matériaux de drainage ou soumise à la circulation de véhicules, spécifiez une épaisseur plus importante (2,0 mm ou 2,5 mm) pour réduire la contrainte de traction.

Étape 2 : Analyse de l'environnement chimique
Effectuer une analyse du lixiviat. Une concentration en tensioactifs supérieure à 10 ppm présente un risque élevé. En milieu minier : les pH extrêmes (inférieurs à 3 ou supérieurs à 11) accélèrent la diminution des antioxydants.

Étape 3 : Vérification des spécifications
Exiger la conformité à la norme GRI GM13 (États-Unis) ou ISO 9867 (internationale). Critères clés : MFI 0,15-0,35, OIT > 100 min (standard) ou > 300 min (qualité NEP), NCTL > 100 heures minimum, > 300 heures recommandé.

Étape 4 : Certifications
Le fournisseur doit fournir les rapports de test ISO 9001:2015 (gestion de la qualité) et GAI-LAP (Geosynthetic Accreditation Institute – Laboratory Accreditation Program).

Étape 5 : Audit des capacités des fournisseurs
Demander des références de projets dans des applications similaires. Pour les environnements exigeants, exiger plus de 10 ans de références sans incident.

Étape 6 : Tests de contrôle qualité
Faites réaliser des tests par un organisme tiers sur les rouleaux livrés : indice de fluidité (MFI), densité, indice d’oxydation (OIT), dispersion du noir de carbone. Ne vous fiez pas uniquement aux certificats du fournisseur.

Étape 7 : Tests d'échantillons
Demander des échantillons de 1 m² pour des essais de fissuration sous contrainte à l'échelle du laboratoire selon la norme ASTM D5397 dans un laboratoire indépendant.

Étape 8 : Évaluation de la garantie
Norme industrielle : garantie de 20 ans contre la fissuration sous contrainte. Si la garantie exclut la fissuration sous contrainte, refusez le fournisseur.

Étude de cas en ingénierie : Défaillance d'une plateforme de lixiviation en tas dans une mine, Amérique du Sud (2018)

Type de projet: Aire de lixiviation en tas de cuivre, installation de 80 hectares.
EmplacementRégion andine de haute altitude (4 200 m). Variation de température quotidienne : -5 °C à 25 °C.
Taille du projet: Revêtement en PEHD texturé de 2,0 mm sur plus de 500 000 m². Hauteur du tas : 120 m.
Spécification du produitLe fournisseur a fourni un revêtement texturé certifié GRI GM13 avec une durée de vie en surface (NCTL) de 150 heures (résine lisse avant texturation). Installation : 3e trimestre 2015. Mise en service : 2e trimestre 2016.
Chronologie des échecsPremière détection de lixiviat dans les puits de surveillance au troisième trimestre 2018 (2,5 ans après la mise en service). Les fouilles ont révélé d'importantes fissures de contrainte aux intersections des soudures et des entailles en surface. Longueur des fissures : 5 à 300 mm. Densité de fissures : 12 fissures pour 100 m de soudure.
Analyse des causes profondes:

• La texturation a réduit la résistance effective à la fissuration sous contrainte de 150 heures (lisse) à <50 heures (texturé).

• Les cycles thermiques quotidiens (-5°C à 25°C) ont créé une contrainte de traction cyclique à l'interface entre la membrane et la couche de drainage sus-jacente.

• Le lixiviat (pH 1,8, tensioactif provenant des réactifs de flottation) a accéléré la propagation des fissures.
  Solution d'ingénierie mise en œuvre:

• Section excavée ayant échoué (12 hectares).

• Remplacé par du PEHD lisse de 2,5 mm utilisant une résine à haut poids moléculaire (MFI 0,18, NCTL > 500 heures).

• Ajout d'une couche de sable de 300 mm sous la bâche.

• Couche de détection des fuites installée entre la membrane primaire et la membrane secondaire.
  Résultats et avantages:

• La nouvelle section fonctionne sans fuite depuis 6 ans.

• Coût total de la remise en état : 8,2 millions de dollars (y compris les pertes de production).

• Leçons intégrées au cahier des charges : Absence de revêtement texturé en contact avec le lixiviat. Épaisseur minimale de 2,5 mm pour les applications de lixiviation en tas. Vérification NCTL indépendante par un organisme tiers requise pour chaque lot de production.

Section FAQ

Q1 : Quelle est la cause la plus fréquente de fissuration sous contrainte des revêtements en PEHD dans les décharges ?
A : Une contrainte de traction soutenue au niveau des cordons de soudure, combinée à un lixiviat riche en tensioactifs, crée une transition d'épaisseur au niveau de la soudure qui agit comme une entaille. Les tensioactifs du lixiviat plastifient la phase amorphe, permettant ainsi la propagation des fissures à des contraintes bien inférieures à la limite d'élasticité.

Q2 : Comment puis-je tester la résistance à la fissuration sous contrainte avant l'achat ?
A: La norme est la norme ASTM D5397 (essai de traction à charge constante sur éprouvette entaillée). Demandez les résultats spécifiques au lot. Une valeur supérieure à 300 heures indique une excellente résistance ; une valeur inférieure à 100 heures est inacceptable pour les applications de confinement.

Q3 : Le PEHD texturé a-t-il une résistance à la fissuration sous contrainte inférieure ?
R : Oui. Le procédé de texturation crée des micro-entailles qui concentrent les contraintes. Les revêtements texturés présentent généralement des valeurs NCTL inférieures de 30 à 50 % à celles de la même résine lisse. N'utilisez les revêtements texturés que lorsque la stabilité des talus l'exige.

Q4 : Les fissures de contrainte peuvent-elles être réparées sur place ?
A : Les fissures individuelles peuvent être réparées par soudage par extrusion. Cependant, si la fissuration est étendue (plus d'une fissure par 10 m²), le revêtement est dégradé et doit être remplacé. Les réparations ponctuelles ne permettent pas de retrouver la résistance initiale à la fissuration sous contrainte.

Q5 : Quelle est la différence entre la fissuration sous contrainte environnementale et la fissuration sous contrainte oxydative ?
A : La fissuration sous contrainte environnementale (FCE) nécessite à la fois une contrainte et un milieu actif (par exemple, un tensioactif). La fissuration sous contrainte oxydative survient après l'épuisement des antioxydants, suivi d'une rupture des chaînes polymères. Ces deux phénomènes produisent des morphologies de fissures similaires, mais requièrent des stratégies de prévention différentes.

Q6 : Comment la tension d'installation affecte-t-elle la fissuration sous contrainte ?
R : Directement. Chaque contrainte de traction de 1 % réduit la durée de vie d'environ 50 % dans des environnements agressifs. La contrainte d'installation maximale recommandée est de 0,5 %. Utilisez des plis anti-stress plutôt que de tendre la doublure.

Q7 : Toutes les résines HDPE sont-elles également résistantes à la fissuration sous contrainte ?
R : Non. Un poids moléculaire élevé (faible MFI) et une large distribution des poids moléculaires augmentent la densité des molécules liées, ce qui améliore la résistance. Les résines à faible MFI (0,15-0,25) sont nettement plus performantes que les résines à MFI plus élevé (0,30-0,40).

Q8 : Les géotextiles peuvent-ils prévenir la fissuration sous contrainte ?
A : Les géotextiles offrent une protection contre la perforation et un amortissement, mais n'empêchent pas la fissuration sous contrainte. Ils réduisent la concentration des contraintes dues aux saillies du sol de fondation, mais n'ont aucun effet sur la fissuration au pied des soudures ni sur les agressions environnementales.

Q9 : Quelle est la période de garantie typique pour la résistance à la fissuration sous contrainte ?
A: La norme industrielle pour les revêtements en PEHD de qualité est de 20 ans contre la fissuration sous contrainte, à condition que l'installation soit conforme aux spécifications du fabricant. Les garanties excluent souvent les revêtements texturés ou imposent une durée de vie réduite.

Q10 : Comment la température affecte-t-elle la fissuration sous contrainte ?
R : Des températures plus élevées (au-dessus de 40 °C) accélèrent l’épuisement des antioxydants et réduisent l’énergie d’extraction des molécules de liaison. Des températures plus basses (inférieures à 10°C) augmentent le module du polymère mais n'augmentent pas intrinsèquement la susceptibilité aux fissures sous contrainte. Les cycles thermiques sont particulièrement dommageables car ils créent des contraintes de traction cycliques.

Demande d'assistance technique ou de devis

Pour des conseils en ingénierie surLa fissuration sous contrainte dans le revêtement en PEHD provoque spécifique à votre projet :

• Demander un devis: Soumettez les spécifications de votre projet (surface du revêtement, environnement chimique, durée de vie prévue, géométrie de la pente) pour obtenir une recommandation de matériaux et un devis.

• Demander des échantillonsRecevez des échantillons de 300 mm × 300 mm en PEHD lisse et texturé, à haute résistance à la fissuration sous contrainte, pour un criblage NCTL en interne.

• Télécharger les spécifications techniques: Dossier PDF comprenant la méthodologie de test ASTM D5397, la liste de contrôle GRI GM13 et le protocole de contrôle de la qualité des soudures.

• Contacter l'équipe techniqueNos ingénieurs en géosynthétiques (18 ans d'expérience en moyenne) réalisent des analyses de défaillance, des recherches sur les causes profondes et des revues de spécifications. Ces analyses incluent la localisation du projet, le type de revêtement et la description de la défaillance.
