Essais destructifs et non destructifs des coutures : Guide d’ingénierie
Quelle est la différence entre une méthode de contrôle de soudure destructive et une méthode non destructive ?

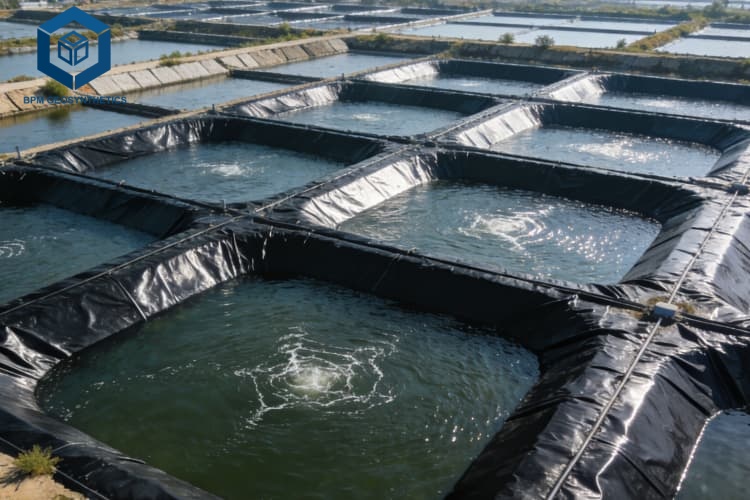

Méthodes de contrôle des coutures destructives et non destructivesCe guide compare deux catégories de procédures de contrôle qualité pour les joints de géomembranes en PEHD : les essais destructifs (pelage et cisaillement selon la norme ASTM D6392) et les essais non destructifs (canal d'air, boîte à vide, essai d'étincelles). Pour les ingénieurs civils, les entreprises EPC et les responsables des achats, la compréhension des méthodes d'essai destructives et non destructives est essentielle pour garantir l'intégrité de la membrane, la conformité réglementaire et le confinement à long terme. Les essais destructifs consistent à prélever un échantillon du joint et à le déchirer pour mesurer la résistance au pelage (≥ 90 % de la résistance initiale) et la résistance au cisaillement (≥ 75 % de la résistance initiale), fournissant ainsi une preuve définitive de la qualité de la soudure, mais endommageant le joint. Les essais non destructifs (canal d'air, boîte à vide, essai d'étincelles) détectent les défauts sans endommager le joint, permettant un contrôle à 100 % de tous les joints sur site. Ce guide fournit une analyse technique des méthodes d'essai destructives et non destructives : procédures d'essai, critères d'acceptation, exigences de fréquence et recommandations spécifiques aux applications pour les membranes d'étanchéité de décharges, les aires de lixiviation de terrils miniers et les membranes d'étanchéité de bassins.
Spécifications techniques : Méthode de test des coutures destructive et non destructive
Le tableau ci-dessous définit les paramètres critiques pour les deux méthodes d'essai selon les normes ASTM et GRI.
| Paramètre | Essais destructifs | Essais non destructifs | Importance de l'ingénierie | |
|---|---|---|---|---|
| Méthode d'essai | Pelage (ASTM D6392) et cisaillement (ASTM D6392) | Canal d'air, boîte à vide (ASTM D5641), étincelle (ASTM D7240) | Les méthodes destructives fournissent des données quantitatives sur la résistance ; les méthodes non destructives détectent les défauts. | |
| Prélèvement d'échantillon | Oui — la couture est coupée et l'échantillon a été prélevé. | Non, la couture reste intacte. | Les méthodes destructives endommagent la couture ; les méthodes non destructives la préservent. Différence clé entre les méthodes de contrôle de couture destructives et non destructives. | |
| Couverture des tests | 1 échantillon par 500 m de veine (minimum) | 100% de toutes les coutures | Tests non destructifs sur chaque couture ; tests destructifs sur des échantillons représentatifs. | |
| Critères d'acceptation (Peel) | ≥ 90 % de la résistance de la feuille mère | Pas de chute de pression (canal d'air) ; pas de bulles (vide) ; pas d'étincelle (étincelle) | Destructif : quantitatif ; non destructif : réussite/échec.}, | |
| Critères d'acceptation (cisaillement) | ≥ 75 % de la résistance de la feuille mère | N/A (cisaillement non testé de manière non destructive) | Cisaillement uniquement lors d'essais destructifs. | |
| Équipement requis | Machine d'essai de traction, découpeuse d'éprouvettes | Pompe à air avec manomètre (canal d'air) ; pompe à vide avec caisson (vide) ; générateur haute tension (étincelles) | Les méthodes non destructives nécessitent un équipement de terrain spécialisé. | |
| Niveau de compétence requis | Moyen (technicien de laboratoire) | Niveau faible à moyen (technicien de terrain) | Les opérations non destructives peuvent être réalisées par du personnel de terrain formé. | |
| Temps par test | 10 à 20 minutes par échantillon (laboratoire) | 1 à 5 minutes par couture (terrain) | La méthode non destructive est plus rapide pour les grandes surfaces. | |
| Exigence réglementaire (décharge) | Obligatoire (GRI GM17) | Obligatoire (100 % des coutures) en abondance. Les deux sont obligatoires — ils sont complémentaires, et non alternatifs. |
À retenir :Méthodes d'essai de soudure destructives et non destructives : les essais destructifs fournissent des données quantitatives sur la résistance, mais endommagent la soudure ; les essais non destructifs testent 100 % des soudures sans les endommager. Les deux méthodes sont requises par la norme GRI GM17.
Structure et composition du matériau : application des essais d’étanchéité aux géomembranes en PEHD
La compréhension de la structure des joints est essentielle pour le choix entre une méthode de contrôle destructive et une méthode non destructive.
| Type de couture | Construction | Essai destructif applicable | Essai non destructif applicable |
|---|---|---|---|
| Soudage thermique à double voie | Deux pistes de fusion parallèles avec canal d'air | Peler et cisailler (ASTM D6392) | Test du canal d'air (pressurisation du canal) |
| Soudage thermique monocanal | piste de fusion unique, sans canal d'air | Peler et cisailler | test de boîte à vide ou d'étincelles |
| Soudure d'angle par extrusion | Cordon extrudé sur feuilles superposées | Peler (modifié) et cisailler | Boîte sous vide |
| Soudure plate par extrusion | Cordon extrudé entre les feuilles | Peler et cisailler | Boîte à vide ou étincelle |
Aperçu de l'ingénierie :La méthode de contrôle destructive ou non destructive des soudures doit être adaptée au type de soudure. Les soudures double passe peuvent être réalisées avec un canal d'air (la méthode la plus rapide) ; les soudures simple passe et par extrusion nécessitent une boîte à vide ou un soudage par étincelage.
Processus de fabrication : Comment la qualité des coutures influence les résultats des tests
La qualité en usine influence les résultats des tests de couture sur le terrain.
Composition de résine :La constance de la qualité de la résine garantit une soudabilité uniforme.
Extrusion:Les variations d'épaisseur influent sur le transfert de chaleur pendant le soudage : les zones fines peuvent surchauffer, les zones épaisses peuvent être sous-soudées.
Texture superficielle :Les géomembranes texturées nécessitent une pression de soudage plus élevée et peuvent avoir des critères d'acceptation de résistance au pelage différents.
Stockage des rouleaux :L'exposition aux UV avant l'installation dégrade la surface, affectant la qualité de la soudure.
Manutention des rouleaux :Les bords endommagés créent des points de contamination au niveau des coutures.
Documentation qualité :Les données de profil d'épaisseur aident à interpréter les résultats des essais destructifs.
Comparaison des performances : méthode de contrôle des coutures destructive et non destructive
Comparaison des deux approches de test pour l'AQ/CQ des joints de géomembranes.
| Aspect | Essais destructifs | Essais non destructifs | Gagnant |
|---|---|---|---|
| Données quantitatives sur la force | Oui (valeurs de pelage et de cisaillement) | Non (réussite/échec seulement) | Destructeur}, |
| Couverture des coutures à 100 % | Non (échantillonnage seulement) | Oui (toutes les coutures ont été testées) | Non destructif}, |
| Dommages aux coutures | Oui (échantillon supprimé, doit être corrigé) | Non | Non destructif}, |
| Vitesse | Lent (tests en laboratoire, 10 à 20 min/échantillon) | Rapide (tests sur le terrain, 1 à 5 min/couture) | Non destructif}, |
| Coût de l'équipement | Moyen (testeur de traction) | Basse (pompe à air, boîte à vide, testeur d'étincelles) | Non destructif}, |
| Acceptation réglementaire | Requis (GRI GM17) | Requis (GRI GM17) | Tous deux — complémentaires}, |
Conclusion:Méthodes d'essai de soudure destructives et non destructives : les deux sont nécessaires. Les essais destructifs fournissent des données quantitatives sur la résistance ; les essais non destructifs offrent une couverture à 100 % sans endommager la soudure.
Applications industrielles des méthodes de contrôle destructif et non destructif des coutures
Chaque application a ses propres exigences de test.
Revêtements de fond de décharge (PEHD 1,5–2,0 mm) :Méthode destructive : 1 échantillon tous les 500 m de cordon par type de soudure. Méthode non destructive : contrôle à 100 % par canal d’air (double voie) + boîte à vide pour les soudures par extrusion.
Couvertures finales des décharges (1,0–1,5 mm) :Même fréquence que pour les revêtements de fond. Le contrôle par étincelage peut être utilisé pour les soudures monocouches.
Aires de lixiviation en tas pour l'exploitation minière (PEHD 1,5–2,0 mm) :Contrôle destructif tous les 250 m (risque accru). Contrôle non destructif à 100 % requis.
lagunes de traitement des eaux usées (1,0–1,5 mm) :Contrôle destructif tous les 500 m. Contrôle non destructif : boîte à vide pour toutes les soudures par extrusion.
Confinement secondaire (1,0 à 1,5 mm) :Les petites zones peuvent présenter une fréquence de destruction plus faible, mais les tests sont 100 % non destructifs.
Problèmes industriels courants liés aux méthodes d'essai de soudure destructives et non destructives
Des défaillances concrètes dues à des procédures de test inappropriées.
Problème 1 : Échantillons destructifs prélevés uniquement sur des bandes d'essai (et non sur des coutures de terrain)
Cause première:L'entrepreneur prélève des échantillons sur des bandes d'essai distinctes, et non directement sur les joints de terrain. Ces bandes d'essai peuvent ne pas refléter les conditions réelles sur le terrain.Solution:Des échantillons destructifs doivent être prélevés sur les veines de gisement. Minimum 1 échantillon par 500 m de veine.
Problème 2 : Le test d’étanchéité à l’air n’est pas effectué sur les soudures à double voie.
Cause première:L'entrepreneur néglige les tests d'étanchéité à l'air et se fie uniquement à des prélèvements destructifs. Des fuites non détectées persistent.Solution:Dans la méthode de test de joint destructif ou non destructif, les soudures à double piste nécessitent un test par canal d'air (couverture à 100 %).
Problème 3 : Le test de pelage révèle une défaillance de l'adhésif (soudure à froid).
Cause première:Température de soudage trop basse ou vitesse trop élevée.Solution:Ajuster les paramètres de soudage. Effectuer des essais destructifs au début de chaque quart de travail et après tout changement de conditions météorologiques.
Problème 4 : le test de la boîte à vide échoue en raison d'une contamination
Cause première:Zone de soudure non nettoyée avant soudage.Solution:Nettoyer la zone de soudure à l'alcool isopropylique immédiatement avant le soudage. Un contrôle non destructif permettra de détecter les défauts liés à la contamination.
Facteurs de risque et stratégies de prévention pour les essais de couture
Risque : Fréquence insuffisante des essais destructifs :Défauts de couture non détectés sur de longues longueurs de couture.Atténuation:Prélever au minimum un échantillon destructif tous les 500 m de cordon par type de soudure. Pour les applications critiques, prélever un échantillon tous les 250 m.
Risque : Absence de contrôle non destructif sur 100 % des coutures :Les fuites restent indétectées.Atténuation:Tester toutes les coutures avec une méthode non destructive appropriée (canal d'air, boîte à vide ou étincelle).
Risque : Préparation destructive inadéquate des échantillons :Échantillons coupés sous un mauvais angle ou de taille incorrecte, invalidant le test.Atténuation:Respectez scrupuleusement la norme ASTM D6392. Formez les techniciens à la découpe correcte des échantillons.
Risque : Faux passage lors du test du canal d'air (voie de fuite obstruée par des débris) :Des débris obstruent temporairement le canal d'air, la pression se maintient mais une fuite persiste.Atténuation:Nettoyer le conduit d'air avant le test. Effectuer un test de mise sous vide sur les zones suspectes.
Guide d'approvisionnement : Comment spécifier une méthode de contrôle des coutures destructive ou non destructive
Suivez cette liste de contrôle en 8 étapes pour les spécifications QA/QC B2B.
Précisez les deux méthodes de test :Le contrat doit exiger des essais destructifs ET non destructifs. Ils sont complémentaires, et non alternatifs.
Définir la fréquence des essais destructifs :Minimum 1 échantillon par 500 m de joint par type de soudure et par jour. Pour les applications critiques (revêtements de fond de décharge), 1 par 250 m.
Spécifiez les critères d'acceptation des essais destructifs :Pelage ≥ 90 % de la résistance du matériau d'origine, cisaillement ≥ 75 % de la résistance du matériau d'origine, rupture ductile (pas de fracture fragile).
Exiger un contrôle non destructif de 100 % des coutures :Soudage double piste : essai d’étanchéité à l’air (100–200 kPa, maintien de 2 à 5 min). Soudage simple piste/extrusion : essai sous vide ou par étincelage.
Précisez l'emplacement de l'échantillon destructif :Les échantillons doivent être prélevés sur les coutures réelles, et non sur des bandes d'essai. Documentez précisément l'emplacement de la réparation.
Nécessite une réparation et un nouvel essai :Tout test destructif ou non destructif ayant échoué nécessite une réparation (collage) et un nouveau test de la zone réparée.
Commandez un essai de soudure avant installation :Effectuer des essais destructifs sur les soudures d'essai afin d'établir les paramètres de référence avant le soudage de production.
Inclure des tests indépendants effectués par des tiers :Exiger qu'un inspecteur AQ indépendant assiste aux prélèvements destructifs et aux essais non destructifs.
Étude de cas d'ingénierie : méthode de test de joint destructif ou non destructif dans un revêtement de décharge
Type de projet :Revêtement de fond de décharge de déchets solides municipaux (PEHD de 1,5 mm).
Emplacement:Midwest des États-Unis.
Taille du projet :100 000 m², soit environ 15 000 mètres linéaires de veines de champ.
Protocole de test :Contrôle destructif : 1 échantillon tous les 250 m (60 échantillons au total). Contrôle non destructif : contrôle par canal d’air à 100 % sur les soudures double passe ; contrôle par boîte à vide sur les soudures par extrusion.
Résultats des méthodes de contrôle des coutures destructives et non destructives :Tests destructifs : 58 ont été validés (pelage : 310–350 N/25 mm), 2 ont échoué (pelage : < 250 N/mm). Les joints défectueux ont été réparés et testés à nouveau. Tests non destructifs : le canal d’air a permis de détecter 4 fuites supplémentaires (chute de pression > 20 %). Toutes les fuites ont été réparées.
Conclusion:Les essais destructifs seuls n'auraient pas permis de détecter 4 fuites (6 % des défauts). Les essais non destructifs seuls n'auraient pas permis de détecter des défauts de résistance (soudures froides ayant passé le canal d'air mais présentant une faible résistance au pelage). Les deux méthodes sont essentielles. Ce cas démontre que le choix entre essais destructifs et non destructifs des joints n'est pas exclusif : les deux sont nécessaires.
Questions fréquentes : Méthodes de contrôle des coutures destructives et non destructives
Q1 : Quelle est la différence entre les tests de couture destructifs et non destructifs ?
Les essais destructifs consistent à prélever un échantillon de la couture et à le déchirer pour mesurer sa résistance (pelage/cisaillement). Les essais non destructifs (canal d'air, boîte à vide, étincelles) détectent les défauts sans endommager la couture. C'est le principe fondamental de la distinction entre essais destructifs et non destructifs des coutures.
Q2 : Quel est le meilleur choix : les tests destructifs ou non destructifs ?
Aucune des deux méthodes n'est « meilleure » : les deux sont requises par la norme GRI GM17. Les essais destructifs fournissent des données quantitatives sur la résistance ; les essais non destructifs contrôlent 100 % des joints sans les endommager. Ils sont complémentaires, et non alternatifs.
Q3 : À quelle fréquence les essais destructifs sont-ils requis pour les joints des géomembranes ?
Prélever au minimum un échantillon tous les 500 m de joint par type de soudure et par jour. Pour les applications critiques (revêtements de fond de décharge), un échantillon tous les 250 m est recommandé. Les échantillons doivent être prélevés directement sur les joints, et non sur des bandes d'essai.
Q4 : Quels sont les critères d'acceptation pour les essais de pelage destructifs ?
Résistance au pelage ≥ 90 % de la résistance de la feuille mère avec rupture ductile (étranglement, étirements). Pour un PEHD de 1,5 mm (résistance de la feuille mère ~320 N/25 mm), la résistance au pelage minimale est de 288 N/25 mm.
Q5 : Quel test non destructif est utilisé pour les soudures thermiques à double voie ?
Test d'étanchéité du canal d'air. Mettre sous pression le canal entre les deux cordons de soudure à 100–200 kPa. Maintenir la pression pendant 2 à 5 minutes. Une chute de pression supérieure à 20 % indique une fuite.
Q6 : Quel test non destructif est utilisé pour les soudures par extrusion ?
Test d'étanchéité par boîte à vide (ASTM D5641) ou test d'étincelles. La boîte à vide applique une pression négative ; les bulles de solution savonneuse indiquent les fuites. Le test d'étincelles utilise une haute tension pour détecter les microfuites.
Q7 : Les essais non destructifs peuvent-ils remplacer les essais destructifs ?
Non. Les essais non destructifs détectent les fuites, mais ne mesurent pas la résistance des soudures. Un joint peut réussir l'essai d'étanchéité à l'air, mais présenter une faible résistance au pelage (soudure froide). Les deux méthodes sont nécessaires pour évaluer la résistance des joints, qu'il s'agisse d'essais destructifs ou non destructifs.
Q8 : Comment répare-t-on les échantillons soumis à des essais destructifs ?
La zone de prélèvement est réparée par soudage par extrusion. La pièce réparée doit chevaucher la découpe d'au moins 150 mm de chaque côté. Elle est ensuite soumise à un contrôle non destructif (boîte à vide).
Q9 : Quelle est la fréquence des essais destructifs pour les géomembranes texturées ?
Même fréquence que pour la surface lisse (1 pour 500 m). Cependant, les critères d'acceptation peuvent être légèrement inférieurs (85 % de la surface d'origine) pour la surface texturée en raison des concentrations de contraintes aux points de texture. À vérifier dans le cahier des charges du projet.
Q10 : Quel est le rôle de l'assurance qualité/contrôle qualité tiers dans les tests d'étanchéité des coutures ?
Un inspecteur indépendant sélectionne les emplacements des prélèvements destructifs, assiste aux essais destructifs (ou les envoie au laboratoire), supervise les essais non destructifs et documente tous les résultats. Un organisme tiers d'assurance et de contrôle qualité garantit la conformité impartiale aux spécifications.
Demande d'assistance technique ou de devis pour les essais d'étanchéité des joints de géomembranes
Pour toute spécification de méthode de contrôle des soudures destructive ou non destructive, pour l'assurance qualité/contrôle qualité par un tiers ou pour les enquêtes sur les défaillances, notre équipe technique est à votre disposition.
Demander un devis– Indiquez l’épaisseur de la géomembrane, la longueur des coutures et l’application du projet.
Demander des échantillons d'ingénierie– Recevoir des échantillons de cordons soudés accompagnés de rapports d'essais destructifs et non destructifs.
Télécharger les spécifications techniques– Guide d’essai ASTM D6392, liste de contrôle QA/QC et calculateur de fréquence des essais destructifs.
Contacter le support technique– Développement de protocoles de test, assurance qualité/contrôle qualité indépendant et enquête sur les défaillances de couture.
